Nueva certificación de eficiencia energética de los edificios (Parte II)
José Manuel Grandío Rodríguez
Principales novedades introducidas por el Real Decreto 659/2025 en el Real Decreto 390/2021
Comparación del nuevo modelo documental con el régimen anterior
Índice de contenidos
- 1. ¿Hasta dónde llega el cambio?
- 2. ¿Qué tres tipos de etiqueta establece el nuevo modelo?
- 3. Ampliación del contenido del certificado
- 4. Dos superficies diferenciadas (Ver Anexo 1 de este artículo)
- 5. Mayor detalle de la envolvente térmica
- 6. Mayor desglose de las características de los huecos
- 7. Incorporación de los puentes térmicos al certificado
- 8. Mayor detalle de las instalaciones
- 9. Ventiladores, bombas y otros auxiliares
- 10. Información sobre energías renovables
- 11. Desglose de la energía final
- 12. Medidas de mejora mucho más desarrolladas
- 13. Confort, salud y bienestar
- 14. Secuencia temporal de las actuaciones
- 15. Visitas, observaciones y comprobaciones
- 16. Nuevo anexo específico del técnico certificador
- 17. Aspectos que no cambian sustancialmente
- 18. Resumen comparativo con el modelo anterior
- 19. Conclusión principal
- 20. ANEXO I
|
El cambio no supone una ruptura completa de la metodología de calificación A–G. El cambio más importante está en la estructura documental, la información que debe contener el certificado y la diferenciación entre proyecto, obra terminada y edificio existente. |
1. ¿Hasta dónde llega el cambio?
El documento Calificación de la eficiencia energética de los edificios de Abril de 2024 introduce un nuevo modelo de certificado y de etiqueta de eficiencia energética. El cambio debe entenderse en relación con el RD 390/2021 y con las modificaciones introducidas por el RD 659/2025. Desde el punto de vista práctico, se produce una ampliación muy importante de la información que queda documentada en el certificado.
2. ¿Qué tres tipos de etiqueta establece el nuevo modelo?
Se establecen tres modelos diferenciados:
-

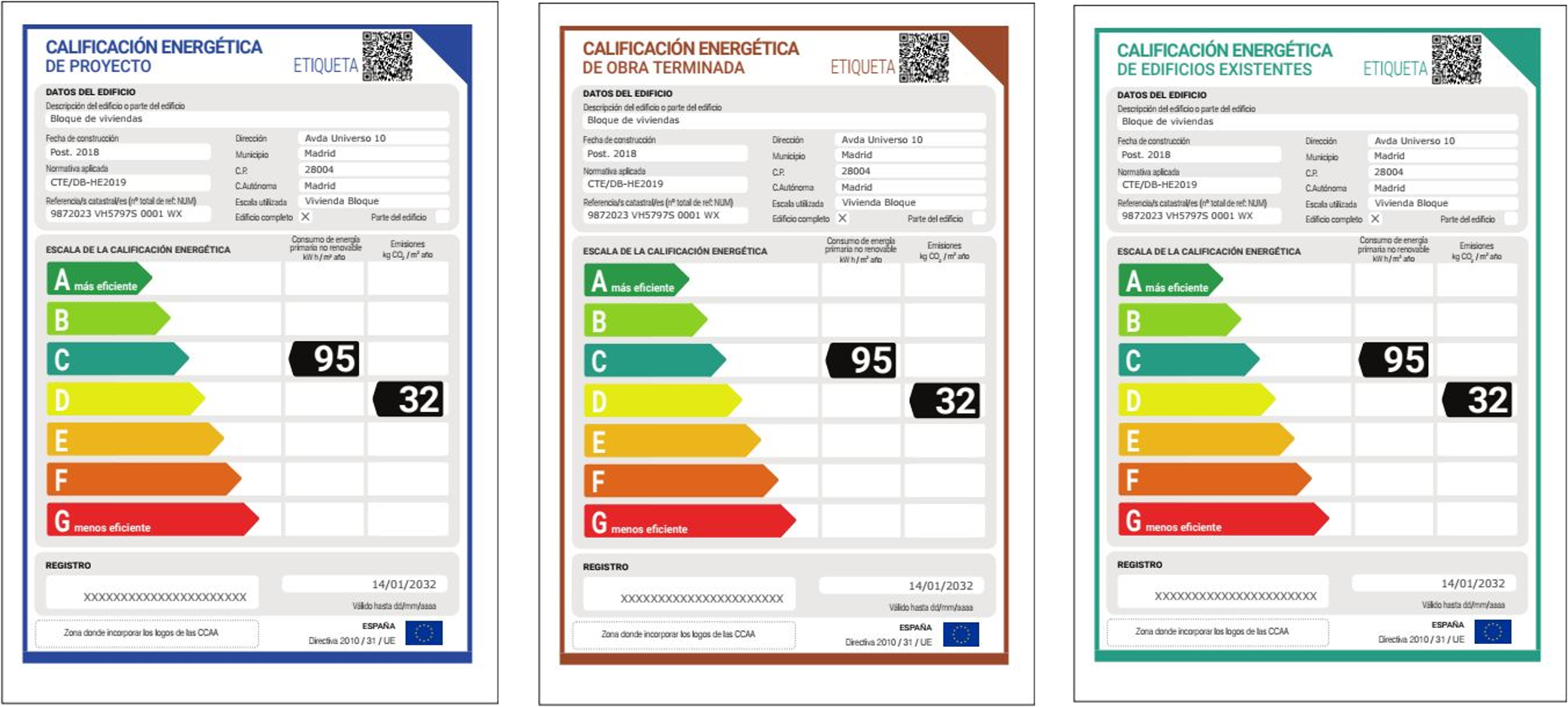

Proyecto: etiqueta de calificación energética de proyecto, con borde azul.
-
Obra terminada: etiqueta específica de obra terminada, con borde marrón.
-
Edificio existente: etiqueta específica para edificios existentes, con borde verde.
La diferenciación afecta tanto a la presentación de la etiqueta como a la forma de documentar las distintas fases de la certificación.

3. Ampliación del contenido del certificado
El nuevo modelo se estructura en 14 páginas, frente al esquema mucho más reducido del modelo anterior. La información se distribuye en bloques específicos:
-
Identificación y características del edificio.
-
Envolvente térmica.
-
Instalaciones térmicas.
-
Iluminación y condiciones de funcionamiento y ocupación.
-
Energías renovables.
-
Energía final.
-
Calificación energética.
-
Recomendaciones de uso.
-
Medidas de mejora y su análisis técnico.
-
Secuencia temporal de las medidas.
-
Pruebas, observaciones, visitas e intervenciones.
-
Datos y declaración del técnico certificador.
4. Dos superficies diferenciadas (Ver Anexo 1 de este artículo)
Uno de los cambios de mayor interés para la interpretación de los datos de CE3X es que el nuevo certificado distingue expresamente entre:
-
Superficie útil (RD 390/2021).
-
Superficie para el cálculo de indicadores de consumo (CTE DB-HE).
La existencia de estos dos campos obliga a no asumir automáticamente que ambas superficies sean idénticas. La segunda está vinculada a la superficie utilizada para expresar los indicadores energéticos conforme al CTE DB-HE.

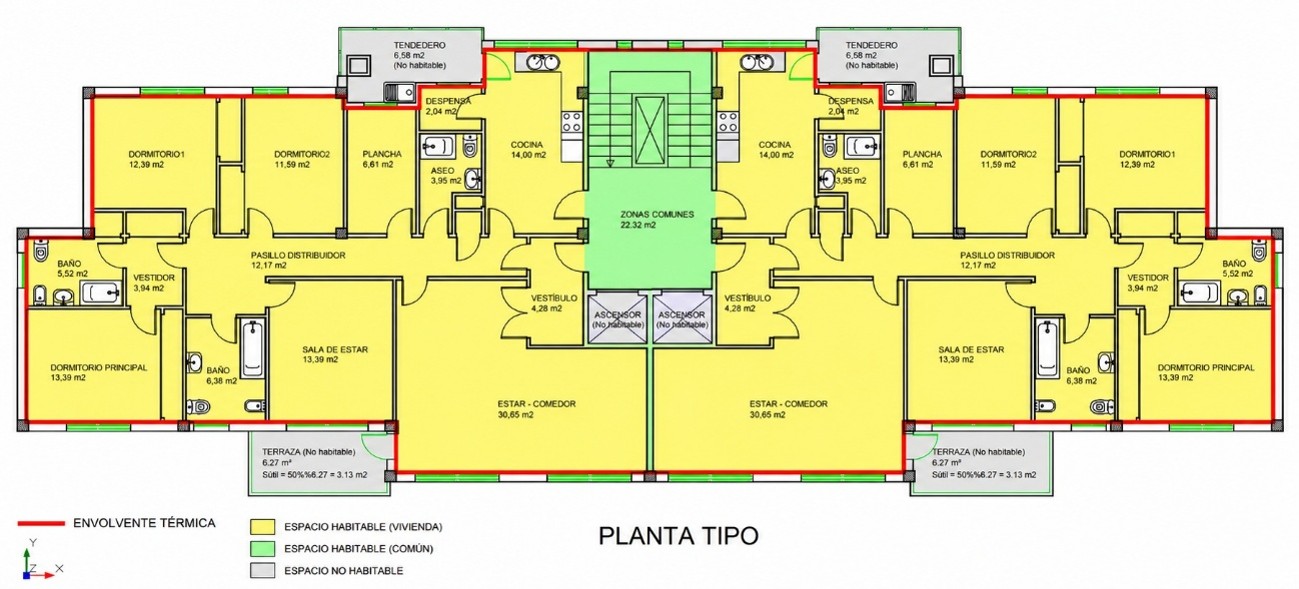

SUPERFICIE, IMAGEN, SITUACIÓN
|
Superficie útil (RD 390/2021) |
1929.76 |
m² |
|
Superficie para el cálculo de indicadores de consumo (CTE DB-HE) |
1950.06 |
m² |
|
Número de viviendas o unidades de uso certificadas |
14 |
Ud |
5. Mayor detalle de la envolvente térmica
El nuevo modelo desarrolla mucho más la información de la envolvente.
-
Cerramientos opacos: tipo, orientación, superficie, transmitancia U y permeabilidad C₀.
-
Huecos y lucernarios: orientación, superficie, Uw, Ug, UF, factores solares y permeabilidad Ch.
-
Puentes térmicos: tipo, longitud y transmitancia lineal Ψ.
La consecuencia documental es importante: el certificado deja de limitarse a mostrar unos pocos valores globales y permite identificar con mayor precisión los componentes que determinan el comportamiento energético de la envolvente.
ENVOLVENTE TÉRMICA
NOTA: Los valores señalados con un asterisco corresponden a valores por defecto, no definidos directamente por el/la técnico/a.
Cerramientos opacos
|
Permeabilidad de opacos (C₀) |
16.00 m³/h·m² a 100Pa |
|
Nombre |
Tipo |
Orientación |
Superficie |
Transmitancia |
|
Muro de fachada M1_N |
Fachada |
N |
184.31 |
0.55 |
|
Muro de fachada M1_S |
Fachada |
S |
184.31 |
0.55 |
|
Muro de fachada M1_E |
Fachada |
E |
552.76 |
0.55 |
|
Muro de fachada M1_O |
Fachada |
W |
389.13 |
0.55 |
|
Suelo exterior S1 |
Suelo |
H |
292.08 |
0.67 |
|
Separación_Desvan |
ParticionInteriorHorizontal |
H |
292.08 |
0.48 |
6. Mayor desglose de las características de los huecos
Para los huecos se diferencia la transmitancia global Uw de la del vidrio Ug y del marco UF. También se documentan el factor solar del hueco, el factor solar con protección solar y la permeabilidad.
Huecos y lucernarios
|
Permeabilidad de huecos (Ch), medida ponderada por área |
100.00 m³/h·m² a 100Pa |
||||||||
|
Nombre |
Tipo |
Orient. |
Superficie |
Transmitancia |
Transmitancia Ug [W/m²∙K] |
Transmitancia Uf [W/m²∙K] |
Factor Ggl;wi [-] |
Factor Ggl;sh;wi [-] |
|
|
Hueco N1 |
Hueco |
N |
7.00 |
4.02 |
3.30 |
5.70 |
0.75 |
0.75 |
|
|
Hueco S1 |
Hueco |
S |
7.00 |
4.02 |
3.30 |
5.70 |
0.75 |
0.75 |
|
|
Hueco E1 |
Hueco |
E |
84.00 |
4.02 |
3.30 |
5.70 |
0.75 |
0.75 |
|
|
Hueco O1 |
Hueco |
W |
42.00 |
4.02 |
3.30 |
5.70 |
0.75 |
0.75 |
|
|
Puerta balcón N |
Hueco |
N |
14.70 |
3.92 |
3.30 |
5.70 |
0.75 |
0.75 |
|
|
Puerta balcón S |
Hueco |
S |
14.70 |
3.92 |
3.30 |
5.70 |
0.75 |
0.75 |
|
|
Hueco E2 |
Hueco |
E |
10.00 |
4.02 |
3.30 |
5.70 |
0.75 |
0.75 |
|
|
Hueco O2 |
Hueco |
W |
10.00 |
4.02 |
3.30 |
5.70 |
0.75 |
0.75 |
|
7. Incorporación de los puentes térmicos al certificado
El nuevo certificado incorpora una tabla específica de puentes térmicos, con nombre, tipo, longitud y valor Ψ. Esto da mayor visibilidad documental a los puentes térmicos dentro de la certificación.
Puentes térmicos
|
Nombre |
Tipo |
Longitud |
Transmitancia |
|
PT Pilar integrado en fachada-Muro de fachada M1_N |
Pilar |
75.60 |
0.50 |
|
PT Encuentro de fachada con forjado-Muro de fachada M1_N |
Forjado |
65.40 |
1.30 |
|
PT Pilar integrado en fachada/Muro de fachada M1_S |
Pilar |
75.60 |
0.50 |
|
PT Encuentro de fachada con forjado-Muro de fachada M1_S |
Forjado |
65.40 |
1.30 |
|
PT Pilar integrado en fachada-Muro de fachada M1_E |
Pilar |
151.20 |
0.50 |
|
PT Encuentro de fachada con forjado-Muro de fachada M1_E |
Forjado |
205.32 |
1.30 |
|
PT Pilar integrado en fachada-Muro de fachada M1_O |
Pilar |
113.40 |
0.50 |
8. Mayor detalle de las instalaciones
Los generadores de calefacción, refrigeración y ACS se describen con más detalle, incluyendo potencia nominal, rendimiento nominal, rendimiento estacional y vector energético.
INSTALACIONES TÉRMICAS
Generadores de calefacción
|
Nombre |
Núm. |
Tipo |
Potencia nominal |
Rendimiento nominal |
Rendimiento estacional |
Vector energético |
|
Sólo calefacción |
1 |
CalderaConvencional |
140.00 |
60 |
60 |
GASÓLEO |
|
TOTAL |
|
|
140.00 kW |
|
|
|
Generadores de refrigeración
|
Nombre |
Núm. |
Tipo |
Potencia nominal |
Rendimiento nominal |
Rendimiento estacional |
Vector energético |
|
Máquina frigorífica (sistema ficticio) (ficticio) |
1 |
ExpansiónDirectaAireAire |
10.00 |
200 |
200 |
ELECTRICIDAD |
|
TOTAL |
|
|
10.00 kW |
|
|
|
Generadores de Agua Caliente Sanitaria
|
Demanda diaria de ACS a 60°C |
1411.20 litros/día |
Demanda anual de ACS |
|
|
17.13 kWh/m²·año |
||||||
|
|
|
|
|
|
|
|
|||||
|
Nombre |
Núm. |
Tipo |
Potencia nominal |
Rendimiento nominal |
Rendimiento estacional |
Vector energético |
|||||
|
Equipo ACS |
1 |
CalderaConvencional |
40.00 |
54 |
54 |
GAS NATURAL |
|||||
|
TOTAL |
|
|
40.00 kW |
|
|
|
|||||
Depósitos de agua caliente
|
Nombre |
Núm. |
Tipo |
Volumen [m³] |
A∙U [W/K] |
Tª acum. [C] |
Servicio asociado |
|
Acumulador - ACS |
Equipo 1 |
AcumuladorAguaCaliente |
1.00 |
12.20 |
70.00 |
ACS |
|
TOTAL |
|
|
1.00 m³ |
|
|
|
9. Ventiladores, bombas y otros auxiliares
Se incorporan apartados específicos para torres de refrigeración, ventiladores y bombas. En particular, se documentan caudales, potencia específica, servicio asociado y consumo anual.
Sistemas secundarios de calefacción y/o refrigeración y/o ventilación
|
Nombre |
|
Núm. |
- |
Tipo |
|
|
Zona/s asociada/s |
|
||||
|
Zona/s asociada/s |
Zona/s asociada/s |
Zona/s asociada/s |
Zona/s asociada/s |
||
|
|
Potencia nominal |
Rendimiento nominal [%] |
Rendimiento estacional [%] |
||
|
Calor |
- |
- |
- |
||
|
Frío |
- |
- |
- |
||
|
Ventilación |
- |
Caudal impulsión (m³/h) |
- |
||
|
☐ Enfriamiento gratuito |
☐ Enfriamiento evaporativo |
☐ Recuperación de energía |
Control |
|
|
Torres de refrigeración
|
Nombre |
Núm. |
Tipo |
Capacidad frigorífica total |
Potencia absorbida total |
Servicio asociado |
Consumo |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10. Información sobre energías renovables
La información sobre energías renovables se desarrolla de forma considerablemente más amplia.
-
Renovables térmicas: potencia instalada, energía generada y cobertura de ACS, calefacción y refrigeración.
-
Renovables eléctricas: potencia instalada, energía generada y energía autoconsumida.
-
Se distinguen diferentes vectores y tecnologías renovables.
ENERGÍAS RENOVABLES
Térmica
|
Nombre |
Potencia instalada |
Energía generada |
Consumo de energía final cubierto [%] |
Demanda de ACS cubierta |
||
|
Calefacción |
Refrigeración |
ACS |
||||
|
Paneles solares |
- |
- |
- |
- |
- |
- |
|
Caldera biomasa |
- |
- |
- |
- |
- |
- |
|
Caldera biocarburante/biogás |
- |
- |
- |
- |
- |
- |
|
Caldera de otros combustibles renovables |
- |
- |
- |
- |
- |
- |
|
Energía ambiente (bomba de calor) |
- |
- |
- |
- |
- |
- |
|
TOTAL |
- kW |
- kWh |
- % |
- % |
- % |
- % |
Eléctrica
|
Nombre |
Potencia instalada |
Energía generada |
Energía generada autoconsumida |
|
Paneles fotovoltaicos y otras producciones eléctricas renovables |
- |
- |
- |
|
Cogeneración renovable |
- |
- |
- |
|
TOTAL |
- kW |
- kWh |
- kWh |
11. Desglose de la energía final
Se incorpora un apartado específico de energía final, desglosado por servicio (calefacción, refrigeración, ACS, iluminación y ventilación) y por vector energético. Esto permite visualizar de forma más completa la cadena energética desde la energía final hasta la energía primaria y las emisiones.
ENERGÍA FINAL
Consumos de energía final, kWh/m²·año
|
Vector |
Calefacción |
Refrigeración |
ACS |
Iluminación |
Ventilación |
TOTAL |
|
Biocarburante o biogás |
- |
- |
- |
- |
- |
- |
|
Biomasa |
- |
- |
- |
- |
- |
- |
|
Biomasa densificada |
- |
- |
- |
- |
- |
- |
|
Carbón |
- |
- |
- |
- |
- |
- |
|
Electricidad |
- |
- |
- |
- |
- |
- |
|
Gas Natural |
- |
- |
31.60 |
- |
- |
31.60 |
|
Gasóleo |
171.86 |
- |
- |
- |
- |
171.86 |
|
GLP |
- |
- |
- |
- |
- |
- |
|
Energía ambiente |
- |
- |
- |
- |
- |
- |
|
Red1 |
- |
- |
- |
- |
- |
- |
|
Red2 |
- |
- |
- |
- |
- |
- |
|
TOTAL [kWh/m²·año] |
171.86 |
- |
31.60 |
- |
- |
203.46 |
12. Medidas de mejora mucho más desarrolladas

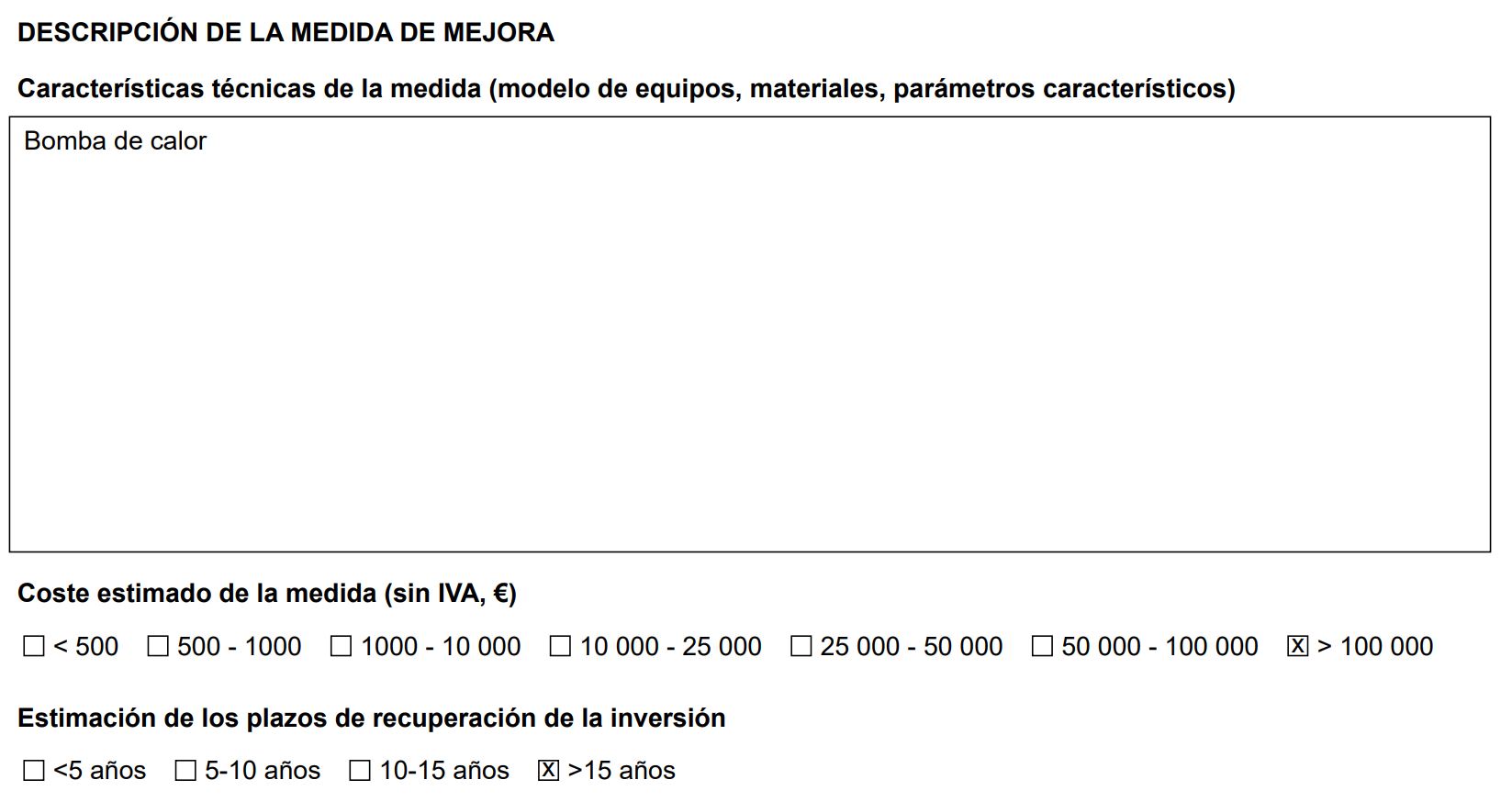

Las medidas de mejora dejan de ser una simple enumeración. Para cada medida se puede documentar:
-
Denominación y descripción técnica.
-
Características de equipos, materiales y parámetros.
-
Calificación energética resultante.
-
Emisiones y consumo de energía primaria no renovable.
-
Demanda de calefacción y refrigeración.
-
Coste estimado.
-
Plazo estimado de recuperación de la inversión.
-
Otros datos de interés.
Además, se incorpora un análisis técnico de la medida con consumo, ahorro, emisiones, energía primaria no renovable y demanda.

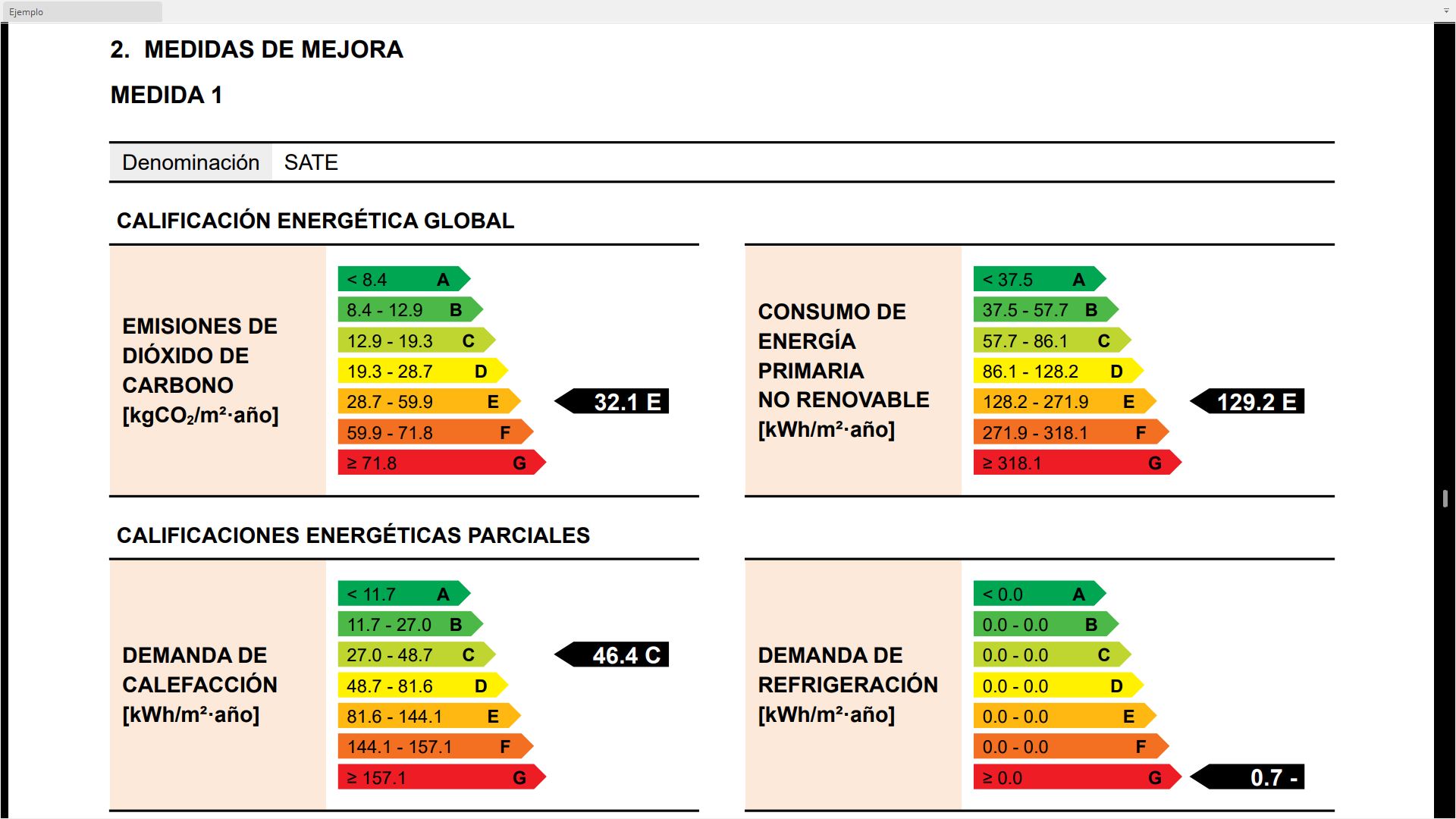

ANÁLISIS TÉCNICO DE LA MEDIDA DE MEJORA
|
Indicador |
Calefacción |
Refrigeración |
ACS |
Iluminación |
Total |
||||||||||
|
|
Valor |
Calif./% |
Valor |
Calif./% |
Valor |
Calif./% |
Valor |
Calif./% |
Valor |
Calif./% |
|||||
|
Energía final |
Consumo |
171.86 |
|
- |
|
22.12 |
|
- |
|
193.98 |
|
||||
|
Ahorro |
- |
-% |
- |
-% |
9.48 |
30% |
- |
-% |
9.48 |
5% |
|||||
|
Emisiones kgCO2/m²∙año |
Emisiones |
53.45 |
E |
- |
- |
5.57 |
F |
- |
- |
59.02 |
E |
||||
|
Ahorro |
- |
-% |
- |
-% |
2.39 |
30% |
- |
-% |
2.39 |
4% |
|||||
|
Energía primaria no renovable |
Consumo |
202.62 |
E |
- |
- |
26.33 |
G |
- |
- |
228.95 |
E |
||||
|
Ahorro |
- |
-% |
- |
-% |
11.28 |
30% |
- |
-% |
11.28 |
5% |
|||||
|
Demanda kWh/m²∙año |
Demanda |
103.46 |
E |
- |
- |
|
|
|
|
|
|
||||
|
Ahorro |
- |
-% |
- |
-% |
|
|
|
|
|
|
|||||
Nota: Los indicadores energéticos anteriores están calculados en base a coeficientes estándar de operación y funcionamiento del edificio, por lo que solo son válidos a efectos de su calificación energética, el/la técnico/a certificador/a debería utilizar las condiciones reales y datos históricos de consumo del edificio, si están disponibles.
Nota: Los ahorros indicados son respecto a la situación original: Ahorro=Valorinicial – Valorfinal; %ahorro=100∙Ahorro/Valorinicial
13. Confort, salud y bienestar
El nuevo modelo permite indicar si las medidas propuestas mejoran, además de la eficiencia energética, aspectos como el confort térmico, la iluminación, la accesibilidad, la seguridad, la salubridad y calidad del aire, el radón o las condiciones acústicas.
MEJORA DE LAS CONDICIONES DE CONFORT, SALUD Y BIENESTAR
________________________________________________________________________________________
La medida propuesta mejora las condiciones de:
☒ Confort térmico y bienestar
☐ Iluminación
☐ Movilidad sostenible (puntos de recarga, parking bicicletas, ...)
☐ Seguridad estructural
☐ Seguridad de utilización y accesibilidad
☐ Protección frente a incendios
☐ Salubridad (calidad del aire, radón, ...)
☐ Protección frente al ruido y condiciones acústicas
☐ Otras
________________________________________________________________________________________
14. Secuencia temporal de las actuaciones
Se incorpora una propuesta de secuencia temporal de las medidas de mejora, indicando el orden de ejecución y la justificación de dicha secuencia.
PROPUESTA DE SECUENCIA TEMPORAL DE LAS MEDIDAS DE MEJORA
La propuesta de secuencia temporal más adecuada para la realización de las medidas propuestas es la siguiente:
|
Orden de ejecución |
Denominación de la medida |
|
1 |
SATE |
JUSTIFICACIÓN
|
Reducción demanda; Mejora de rendimiento inst. |
15. Visitas, observaciones y comprobaciones
El nuevo Anexo IV refuerza la trazabilidad del certificado. Se documentan las visitas, las observaciones y las comprobaciones realizadas durante la toma de datos y la calificación.
ANEXO IV
PRUEBAS, OBSERVACIONES, COMPROBACIONES E INSPECCIONES
REALIZADAS POR EL/LA TÉCNICO/A CERTIFICADOR/A
Se describen a continuación las pruebas, comprobaciones e inspecciones llevadas a cabo por el/la técnico/a certificador/a durante el proceso de toma de datos y de calificación de la eficiencia energética del edificio, con la finalidad de establecer la conformidad de la información de partida contenida en el certificado de eficiencia energética.
VISITAS
Fecha de la visita: 01/09/2012
|
|
OBSERVACIONES
Fecha de la visita: 01/09/2012
|
Aislamiento para reducir demanda Instalaciones térmicas eficientes |
INTERVENCIONES EN EDIFICACIÓN EXISTENTE
Intervenciones reflejadas en el certificado
|
Envolvente |
☐ Huecos |
|
Instalaciones |
☐ Generación térmica |
|
Uso |
☐ Modificación de las condiciones de uso |
16. Nuevo anexo específico del técnico certificador
El Anexo V recoge los datos del técnico certificador y una declaración responsable en la que manifiesta que ha realizado la certificación conforme al procedimiento establecido y que son ciertos los datos del certificado y sus anexos.
ANEXO V
TÉCNICO CERTIFICADOR
|
DATOS DEL/LA TÉCNICO/A CERTIFICADOR/A |
|
|
|
|
Nombre y Apellidos |
José Pérez López |
NIF/NIE |
12345678Z |
|
Razón social |
|
NIF |
|
|
Domicilio |
Rúa Zarra, 8 – 1ºD |
|
|
|
Municipio |
Lugo |
|
|
|
Provincia |
Lugo |
Código Postal |
27002 |
|
Correo electrónico |
Tennico@gmail.com |
Teléfono |
982218888 |
|
Titulación habilitante |
Arquitectura técnica o aparejadores |
|
|
El/la técnico/a abajo firmante declara responsablemente que ha realizado la certificación energética del edificio o de la parte que se certifica de acuerdo con el procedimiento establecido por la normativa vigente y que son ciertos los datos que figuran en el presente documento y sus anexos (I, II, III, IV, V):
Calificación energética a fecha de: 05 /09 / 2012 Firma del/la técnico/a certificador/a:
17. Aspectos que no cambian sustancialmente
Es importante no interpretar el nuevo documento como una ruptura total de la metodología de calificación. Se mantienen los elementos esenciales de la escala energética A–G y los indicadores fundamentales de emisiones y consumo de energía primaria no renovable.
-
La escala sigue siendo A–G.
-
Se mantienen como indicadores fundamentales las emisiones y el consumo de energía primaria no renovable.
-
Continúan existiendo indicadores parciales de calefacción, refrigeración, ACS e iluminación.
-
La nueva documentación no equivale por sí sola a una nueva fórmula completamente distinta de cálculo de la letra.
18. Resumen comparativo con el modelo anterior
|
Aspecto |
Situación anterior |
Nuevo modelo |
|
Escala energética |
A–G |
A–G |
|
Certificado |
Modelo más reducido |
Modelo de 14 páginas y mayor desglose |
|
Proyecto / obra terminada |
Menor diferenciación |
Modelos específicos de proyecto y obra terminada |
|
Edificio existente |
Modelo general |
Etiqueta específica de existente |
|
Superficie |
Superficie habitable / esquema anterior |
Superficie útil + superficie para indicadores CTE DB-HE |
|
Envolvente |
Información más resumida |
U, orientación, permeabilidad, componentes de huecos y Ψ |
|
Huecos |
Información global |
Uw, Ug, UF, factores solares y permeabilidad |
|
Instalaciones |
Información resumida |
Potencias, rendimientos, vectores y mayor desglose |
|
Ventilación y auxiliares |
Menor desarrollo |
Caudales, recuperación, ventiladores, bombas, etc. |
|
Renovables |
Información básica |
Potencia, generación y cobertura/autoconsumo |
|
Energía final |
Menor desarrollo |
Apartado específico y desagregado |
|
Medidas de mejora |
Recomendaciones |
Análisis técnico, coste, retorno y efectos |
|
Secuencia temporal |
No desarrollada |
Sí |
|
Visitas y comprobaciones |
Menor detalle |
Anexo específico y trazabilidad |
|
Técnico certificador |
Datos básicos |
Anexo específico y declaración responsable |
19. Conclusión principal
La modificación debe entenderse principalmente como una ampliación y formalización de la certificación energética, no como la sustitución completa de la lógica de calificación A–G.
El cambio más relevante para el técnico certificador es que la certificación pasa a exigir una descripción mucho más completa del edificio, de su envolvente, instalaciones, energías renovables, energía final, medidas de mejora y comprobaciones realizadas. Además, se diferencia expresamente entre proyecto, obra terminada y edificio existente.
Al analizar CE3X 3.1, es esencial distinguir, campo por campo, entre los datos meramente documentales y los que intervienen en el cálculo energético; la mera aparición de un dato en el nuevo certificado no permite determinar su función.
Fuentes normativas
• Documento 20260525-Calificación de la eficiencia energética de los edificios, modelo de certificado y etiqueta. Documento Reconocido para la certificación de eficiencia energética Resolución conjunta del Ministerio para la Transición Ecológica y el Reto Demográfico y el Ministerio de Transportes, Movilidad y Agenda Urbana
• Real Decreto 390/2021, de 1 de junio, por el que se aprueba el procedimiento básico para la certificación de la eficiencia energética de los edificios.
• Real Decreto 659/2025, de 22 de julio, por el que se modifica el RD 390/2021 y se introducen, entre otras cuestiones, cambios en el régimen de certificación.
ANEXO I Diferencias entre la superficie útil definida en el RD 390/2021 y la superficie considerada por el CTE DB-HE para el cálculo de los indicadores de consumo
Se reproduce a continuación la definición literal de superficie útil del RD 390/2021 de 1 de junio y de superficie para el cálculo de indicadores de consumo del CTE DB-HE
RD 390/2021 de 1 de junio
Superficie útil: superficie del suelo delimitado por el perímetro definido por la cara interior de los cerramientos externos de un edificio o de partes de un edificio, incluyendo la mitad de la superficie del suelo de sus espacios exteriores de uso privativo cubiertos, medida sobre la proyección horizontal de su cubierta.
No se considerará superficie útil la superficie ocupada en planta por cerramientos interiores fijos, por los elementos estructurales verticales, y por las canalizaciones o conductos con sección horizontal superior a los 100 centímetros cuadrados y la superficie del suelo cuya altura libre sea inferior a 1,5 metros.
Tampoco se considerará superficie útil la ocupada por los espacios exteriores no cubiertos.
CTE DB-HE
Superficie para cálculo de indicadores de consumo
-
La superficie considerada en el cálculo de los indicadores de consumo se obtendrá como suma de las superficies útiles de los espacios habitables incluidos dentro de la envolvente térmica.
-
Se podrá excluir de la superficie de cálculo la de los espacios que deban mantener unas condiciones específicas determinadas no por el confort de los ocupantes sino por la actividad que en ellos se desarrolla (laboratorios con condiciones de temperatura, cocinas industriales, salas de ordenadores, piscinas cubiertas, etc.).
Ejemplo en un edificio residencial colectivo

|
CUADRO COMPARATIVO DE SUPERFICIES |
|||
|
Superficie habitable según CTE DB-HE y superficie considerada en RD 390 |
|||
|
Estancia / Recinto |
Habitable |
Sútil RD 390 |
Scálculo CTE DB-HE |
|
Estar - Comedor |
Sí |
30,65 |
30,65 |
|
Vestíbulo |
Sí |
4,28 |
4,28 |
|
Cocina |
Sí |
14 |
14 |
|
Despensa |
Sí |
2,04 |
2,04 |
|
Aseo |
Sí |
3,95 |
3,95 |
|
Plancha |
Sí |
6,61 |
6,61 |
|
Dormitorio principal |
Sí |
13,39 |
13,39 |
|
Baño dormitorio |
Sí |
5,52 |
5,52 |
|
Vestidor |
Sí |
3,94 |
3,94 |
|
Dormitorio 1 |
Sí |
12,39 |
12,39 |
|
Dormitorio 2 |
Sí |
11,59 |
11,59 |
|
Baño común |
Sí |
6,38 |
6,38 |
|
Sala de estar |
Sí |
13,39 |
13,39 |
|
Tendedero |
No |
6,58 |
0 |
|
Terraza |
No |
3,13 |
0 |
|
Ascensores |
No |
0 |
0 |
|
TOTAL VIVIENDA |
|
137,84 |
128,13 |
|
Zonas comunes |
Sí |
0 |
22,32 |
|
TOTAL SUPERFICIE |
|
1929,76 |
1950,06 |
|
|
|
|
|
|
|
|
|
|
|
N. º viviendas |
14 |
|
|
|
N. º plantas con ZC habitables |
7 |
|
|
|
Nota: los recintos no habitables (tendedero, terraza y ascensores) se mantienen en la superficie RD 390, pero no se incorporan a la superficie habitable considerada en CTE DB-HE.
|
|||
Por tanto, la superficie útil definida en el RD 390/2021 no tiene por qué coincidir con la empleada por el CTE DB-HE para calcular los indicadores de consumo. Esta última incluye únicamente las superficies útiles de los espacios habitables situados dentro de la envolvente térmica.
Así, algunos espacios pueden computar como superficie útil según el RD 390/2021, pero quedar excluidos de la superficie considerada por el CTE DB-HE para calcular esos indicadores.
En el ejemplo, los espacios no habitables de la vivienda, como el tendedero y la terraza, pueden computar como superficie útil conforme al RD 390/2021, pero se excluyen del cálculo del CTE DB-HE por no ser habitables. En cambio, las zonas comunes habitables pueden incluirse cuando estén dentro de la envolvente térmica.
La Fundación Musaat no se hace responsable por la información, ideas, conceptos y opiniones emitidas por los autores en este blog.
