Cálculo simplificado de puentes térmicos lineales para su utilización en programas de certificación energética
Jose Manuel Grandío Rodríguez

La Certificación de Eficiencia Energética de edificios está adquiriendo cada vez más relevancia, principalmente por su capacidad para facilitar un ahorro energético significativo. Este ahorro se traduce en una gestión más eficiente de los recursos y en la reducción del consumo energético, contribuyendo de manera directa a la sostenibilidad y al cuidado del medio ambiente.

Importancia de la Certificación de Eficiencia Energética de Edificios

Beneficios Económicos Asociados

Además del ahorro energético, la certificación permite acceder a distintos beneficios económicos. Entre ellos destacan las subvenciones destinadas a la rehabilitación energética de edificios, que ofrecen apoyo financiero para acometer mejoras en la eficiencia. Asimismo, la elaboración de Certificados de Ahorro Energético (CAES) posibilita la venta de los ahorros energéticos logrados a los Sujetos Obligados, es decir, empresas de distribución de energía al por mayor, lo que genera una fuente adicional de ingresos.

Por último, existen beneficios fiscales ligados directamente al ahorro energético, conseguidos gracias a la certificación, permitiendo así una reducción de la carga tributaria para quienes implementan medidas de eficiencia energética en sus inmuebles.

Relevancia de la calidad en la certificación energética

La calidad de las certificaciones energéticas desempeña un papel fundamental en el ámbito de la eficiencia energética de edificios. Más allá de los controles aleatorios que realizan las administraciones competentes, la exigencia de un alto nivel de calidad en las certificaciones se incrementa especialmente cuando se trata de acceder a subvenciones para la rehabilitación energética o de proceder a la venta de Certificados de Ahorro Energético (CAES).

Fiscalización por organismos especializados

En estos casos, las certificaciones energéticas no solo deben cumplir con los requisitos técnicos y normativos habituales, sino que también son objeto de fiscalización por parte de los organismos que conceden las subvenciones. Asimismo, en el contexto de la venta de CAES, intervienen los verificadores de ahorro, entidades acreditadas por ENAC encargadas de comprobar el ahorro energético declarado en el Sistema de CAE. Por tanto, la rigurosidad y la precisión en la elaboración de la certificación energética resultan imprescindibles para garantizar la transparencia y la fiabilidad del proceso.

Relevancia de los puentes térmicos en el rendimiento energético

Los puentes térmicos desempeñan un papel fundamental en el comportamiento energético de los edificios. A pesar de su gran impacto, el estudio de estos elementos suele recibir poca atención y, en la mayoría de los casos, tampoco se justifica adecuadamente su tratamiento en el Certificado de Ahorro Energético.

Motivación y objetivo del artículo

La escasa consideración que se presta a los puentes térmicos en el proceso de certificación energética ha motivado la elaboración de este artículo. El propósito principal es proponer un método concreto para el cálculo de la transmitancia térmica lineal de los puentes térmicos, con base en el Documento de Apoyo al DB HE, denominado DA DB HE/3 Puentes térmicos.

Herramienta de cálculo para la justificación técnica

Como parte de la propuesta, se facilita un archivo Excel que permite realizar el cálculo siguiendo las directrices oficiales y aporta una solución práctica para justificar el tratamiento de los puentes térmicos en el Certificado de Ahorro Energético, contribuyendo así a la mejora justificada de la eficiencia energética del edificio.

Primero vamos a ver unos conceptos claves para entender el cálculo.

Consideraciones sobre la transmitancia térmica lineal Ψ de puentes térmicos

Concepto de transmitancia térmica lineal

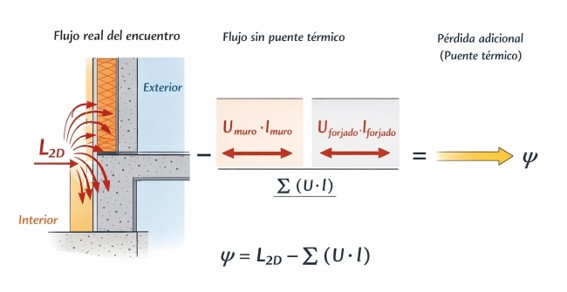

Figura 1 Significado de la transmitancia térmica lineal Ψ

Cuando se restan del flujo total, a través del puente térmico en dos dimensiones (L_2D) las pérdidas de flujo causadas por elementos unidimensionales como el muro (U_muro x l_muro) y el forjado (U_forjado x l_forjado). se obtiene la transmitancia térmica lineal del puente térmico, ψ. Esta transmitancia representa el incremento de flujo térmico que surge en un encuentro constructivo, comparado con el flujo que habría si los cerramientos fueran completamente planos.

Diferencia entre transmitancias térmicas lineales interior y exterior

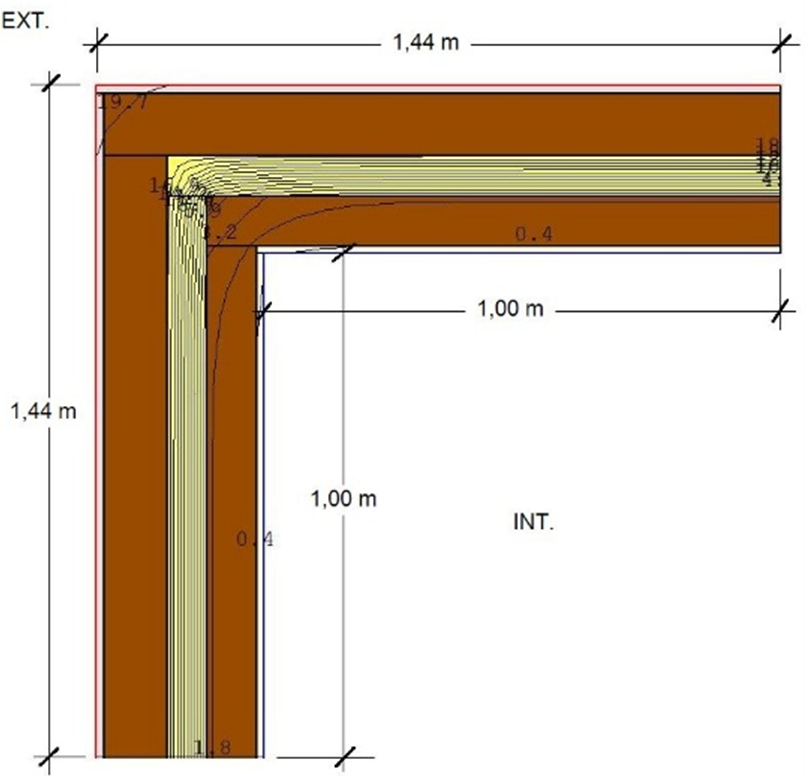

Figura 2 Medición interior y exterior

El valor de la transmitancia térmica lineal depende de la longitud de referencia adoptada (interior o exterior). Sin embargo, el flujo térmico total asociado al puente térmico (L_2D) permanece constante, ya que cualquier variación en la longitud considerada se compensa con el valor obtenido de transmitancia lineal ψ. Ejemplo:

Transmitancia térmica del muro: UM = 1,29 [w/m²K]

Flujo total del PT: L_2D = 2,865 [w/mK]

Cuando se realiza la medición del puente térmico desde el interior, las pérdidas totales L_2D deben ser equivalentes a las obtenidas mediante la medición desde el exterior.

·      Ψ_i = 2,865 – 2 * 1,00 * 1,29 = 0,285 [w/mK]

·      Ψ_e = 2,865 – 2 * 1,44 * 1,29 = - 0,850 [w/mK]

Tal como se evidencia, los valores de la transmitancia térmica lineal varían dependiendo de si el puente térmico se mide desde el exterior o el interior. Esta diferencia puede dar lugar a transmitancias térmicas lineales negativas, fenómeno que ocurre cuando Σ (Uxl) supera el valor de L_2D (habitual en esquinas entrantes medidas por el interior).

Dado que la normativa española establece que la envolvente térmica se mide desde el interior, las transmitancias térmicas lineales de los puentes térmicos también se van a calcular por el interior.

Cambios en el comportamiento térmico del edificio al incorporar aislamiento exterior

Al aplicar un aislamiento térmico exterior en un edificio, ya sea mediante SATE o fachada ventilada, se consigue reducir de forma muy significativa la transmitancia térmica lineal de los puentes térmicos representada por ψ.

Atlas de puentes térmicos del DA DB HE/3; archivo Excel de cálculo

Elementos opacos

Huecos y Capialzados

	En el caso de los huecos y capialzados, la metodología empleada resulta equivalente a la utilizada en elementos opacos; sin embargo, los datos correspondientes a la primera fila se refieren a la transmitancia térmica del marco de la carpintería. El procedimiento de cálculo detalla la composición del contorno del hueco con las mediciones del Alfeizar, Dintel y Jambas.

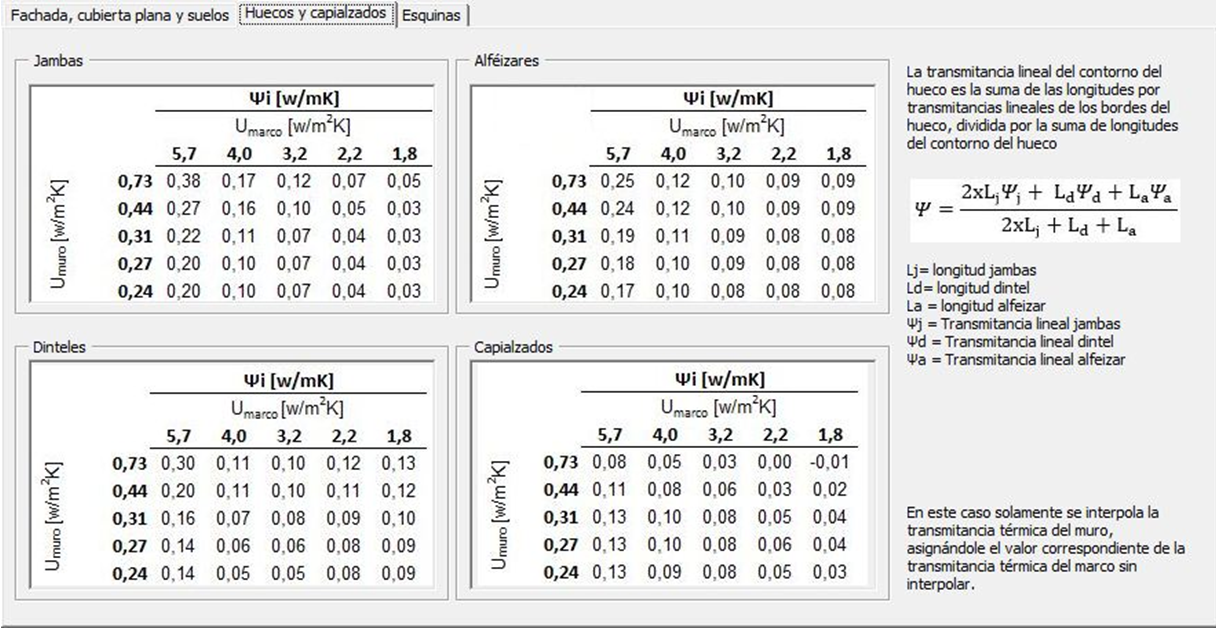

Figura 4 Tablas huecos y capitalizados

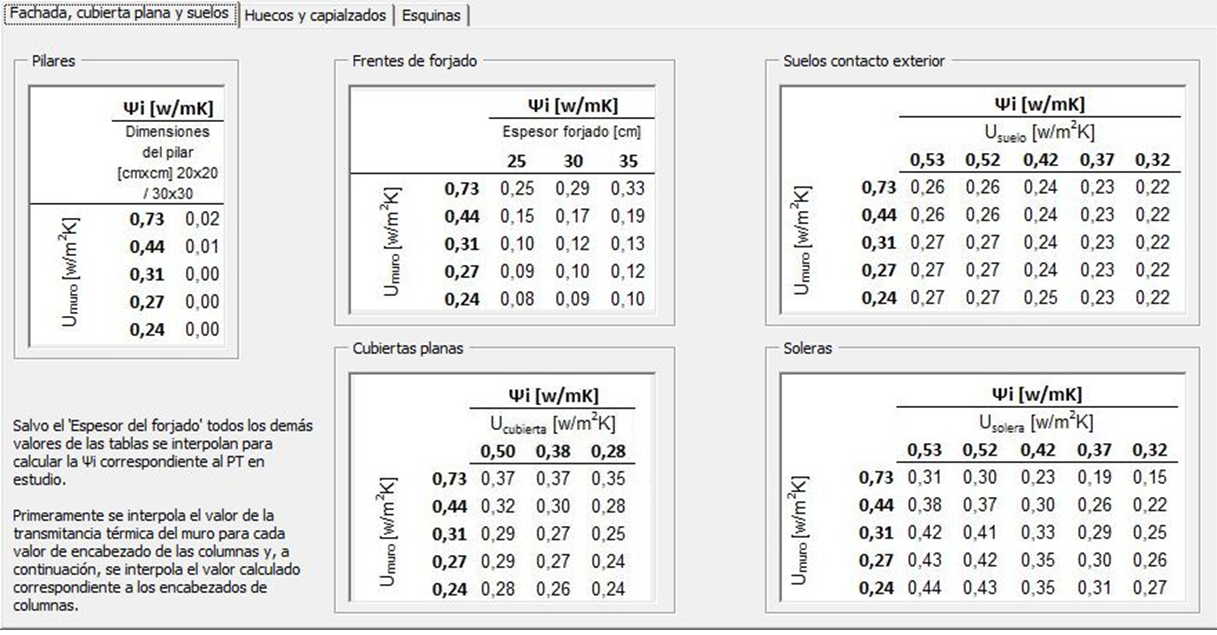

Salvo el 'Espesor del forjado', los valores de las tablas se interpolan para hallar la Ψi del PT analizado. Primero se interpola la transmitancia térmica del muro según los encabezados de fila, y luego este resultado se interpola en función de los encabezados de columnas.

Para ‘Huecos y capialzados’, solo se interpola la transmitancia térmica del muro y se asigna directamente el valor del marco, sin interpolación.

Archivo Excel: Enlace para descarga

El punto principal a tener en cuenta es que los resultados de este archivo Excel solo son válidos si el aislamiento de la fachada es continuo, o si existe continuidad tanto en el aislamiento como en la carpintería (como ocurre con el SATE y la fachada ventilada).

	El archivo de cálculo incluye un formulario con una pestaña principal destinada al análisis de pilares, frentes de forjados, suelos y cubiertas planas. El primer dato por introducir, común a todos los puentes térmicos, es la transmitancia térmica del muro de fachada, lo que determina el cálculo posterior de los demás elementos.

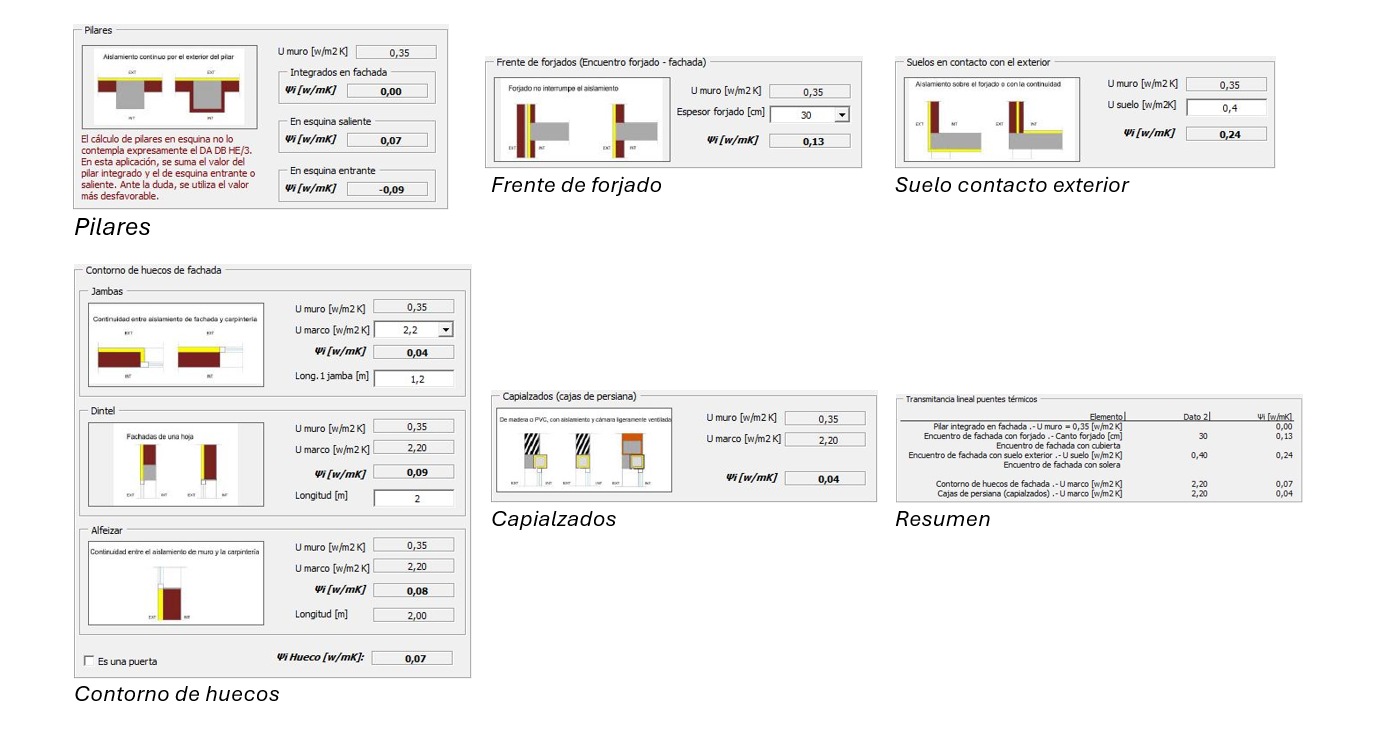

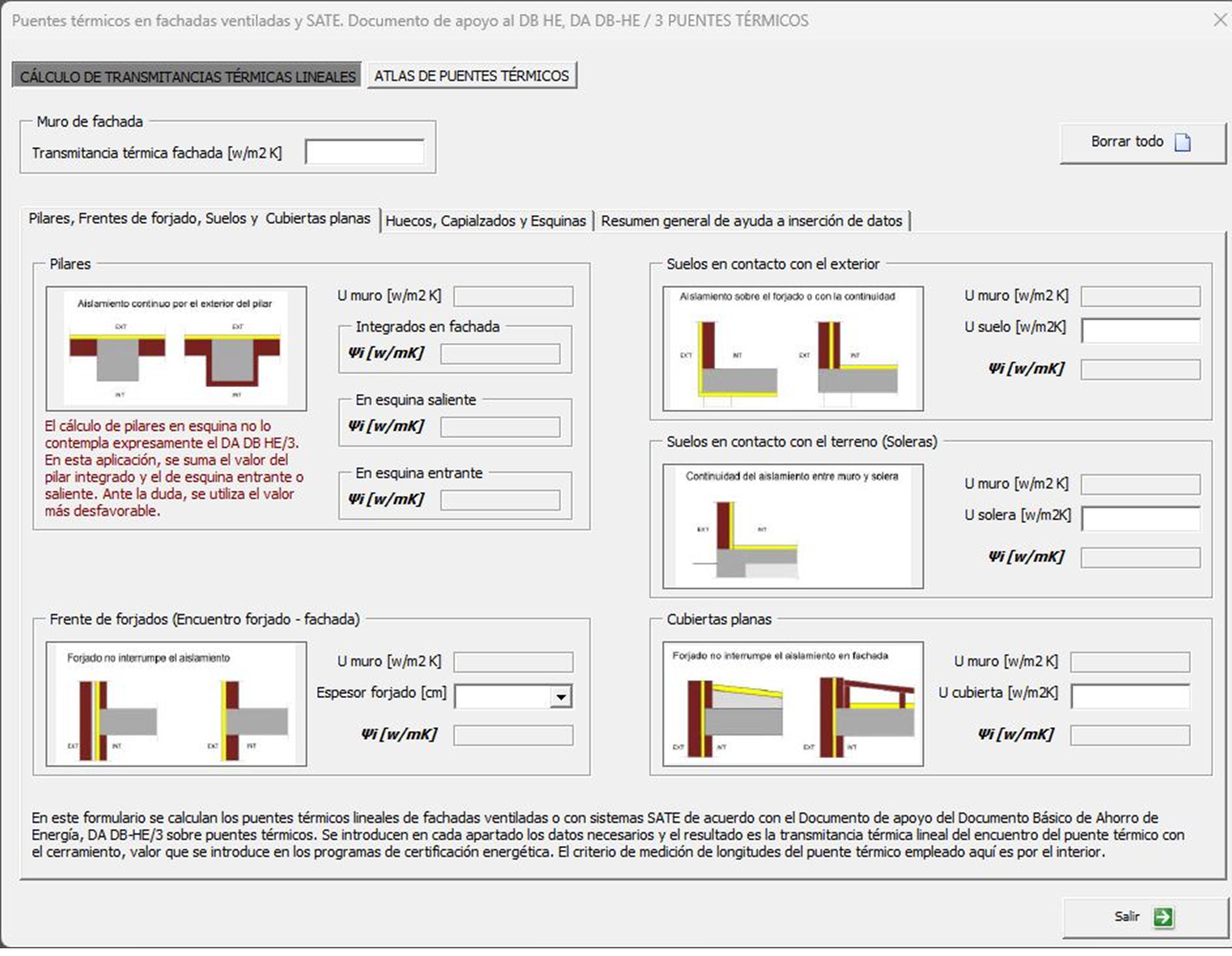

Figura 5 Cálculo de PT opacos

En la sección correspondiente al PT ‘Frente de forjados’, una vez establecida la transmitancia U de fachada, únicamente es necesario seleccionar el espesor del forjado entre las opciones disponibles (25, 30 o 35 cm) para obtener automáticamente el valor Ψ en w/mK.

	En la pestaña ‘Huecos, Capialzados y Esquinas’, el PT ‘Contorno de huecos’ se divide en ‘Jambas’, ‘Alfeizares’ y ‘Dinteles’. El cálculo se realiza aplicando la siguiente ecuación al indicar la longitud de una jamba y del dintel:

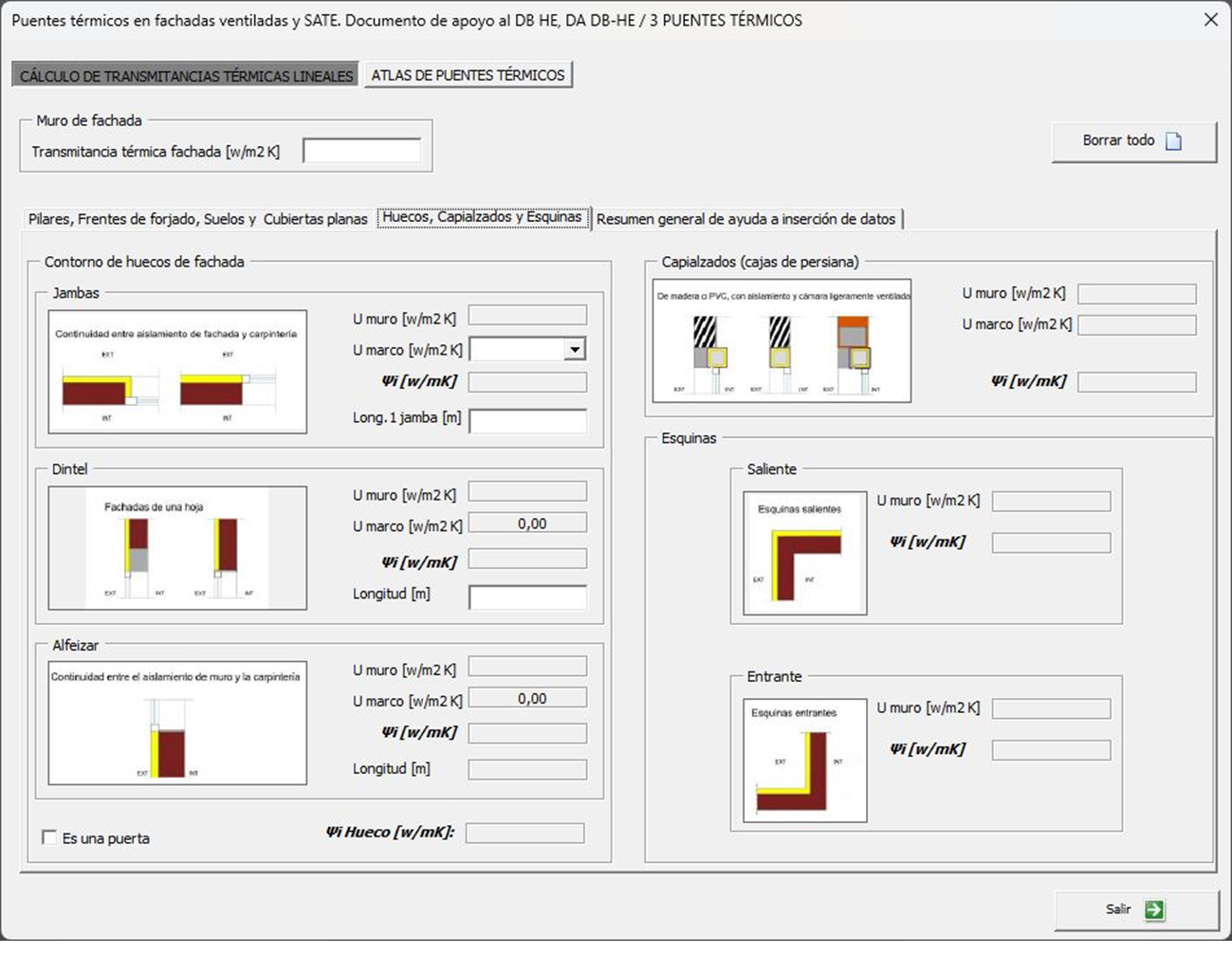

Figura 6 Cálculo de huecos y capitalizados

Si se trata de una puerta (no tiene Alfeizar), se marca la casilla correspondiente.

	Por último, en la tercera pestaña, se muestra un resumen de los cálculos efectuados muy útil para introducir sus valores en el programa de certificación energética.

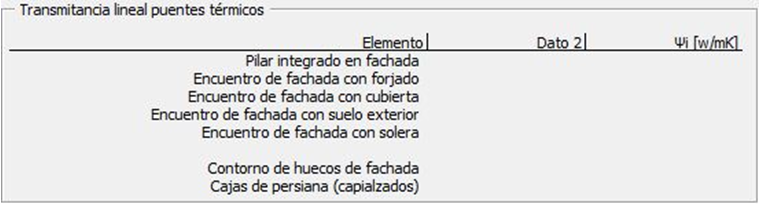

Figura 7 Resumen del cálculo

Ejemplo de cálculo

Una vez concluida la rehabilitación del edificio, se procedió a efectuar los cálculos correspondientes con los siguientes resultados:

La transmitancia térmica del muro (U) se utiliza en todos los cálculos; en el caso del frente de forjado, el espesor correspondiente; en el suelo, la transmitancia térmica respectiva; y, para los huecos, la transmitancia del marco junto con las longitudes de jamba y dintel.

En la fase inicial del edificio de tipología residencial colectiva, los coeficientes de transmitancia térmica lineal se determinaron automáticamente mediante el software de certificación energética conforme a las configuraciones predeterminadas del programa. A continuación, se comparan con las calculadas por el método simplificado DA DB-HE3

- Coeficiente global de pérdidas térmicas H inicial= 1.202,82 W/K

- Coficiente global de pérdidas térmicas H final= 92,52 w/K

- Diferencia: 1.110,30 w/K

INTERPRETACIÓN TÉCNICA

Más del 75% de las pérdidas térmicas lineales se concentran en encuentros de forjado, pilares y contornos de huecos, lo que evidencia que el comportamiento térmico del edificio está dominado por discontinuidades en la envolvente más que por los cerramientos planos.

IMPACTO EN POTENCIA TÉRMICA

Para un T = 20 ºC

-Situación inicial: P= 1.202,82 x 20 / 1.000 ~ 24 kW

-Situación final: P= 92,52 x 20 / 1.000 ~1,8 kW

Los puentes térmicos pasan de representar una carga térmica equivalente a una instalación completa de calefacción individual a un valor prácticamente residual

IMPACTO ENERGÉTICO

Suponiendo para la zona climática de situación del edificio HDD = 2.000 grados día en calefacción (base 20 ºC) [K·día], se produce una reducción de consumo aproximada de:

E= H x HDD x 24/1000= 1,110,30 x 2.000 x 24 / 1000 ~ 53.000 kWh/año

Este valor corresponde a una estimación en régimen estacionario, por lo que el comportamiento real del edificio puede diferir al considerar condiciones dinámicas de uso y clima.

Los resultados obtenidos ponen de manifiesto que la mejora de la continuidad del aislamiento en puntos singulares de la envolvente constituye una de las estrategias más eficaces para reducir la demanda energética en edificios existentes.

En la próxima sección vamos a desarrollar un ejemplo práctico del siguiente edificio residencial colectivo. El análisis contemplará una intervención orientada a optimizar la eficiencia energética de la envolvente térmica, mediante la implementación de un sistema SATE en las fachadas y el suelo exterior, así como la sustitución de ventanas. El estudio abarcará todos los apartados del edificio, con especial atención a los puentes térmicos.

APLICACIÓN A LA REHABILITACIÓN DE UN EDIFICIO DE TIPOLOGÍA RESIDENCIAL COLECTIVA

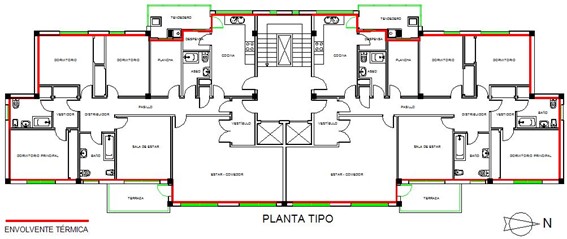

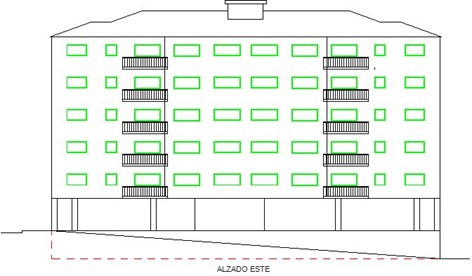

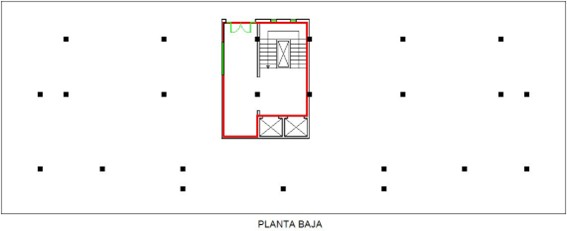

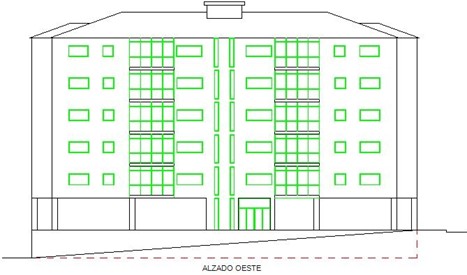

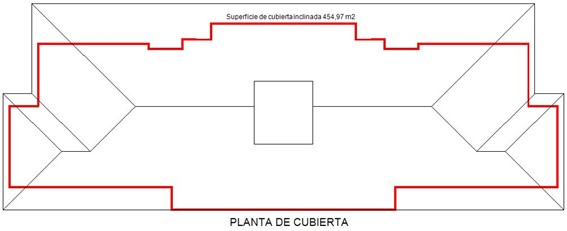

El edificio cuenta con una planta baja diáfana, cinco plantas con dos viviendas cada una y un bajo cubierta no habitable. Los planos de planta están en esta hoja; los alzados, en la siguiente. Dispone de semisótano para garaje, que no afecta a la certificación energética.

¹ En el cálculo de puentes térmicos por el método simplificado DA DB-HE/3, el valor de Ψ para pilares si la U_FACHADA = 0,35 w/m²K es 0 w/mK, pero se pone 0,01 w/mK para suplir defectos de ejecución, etc.
